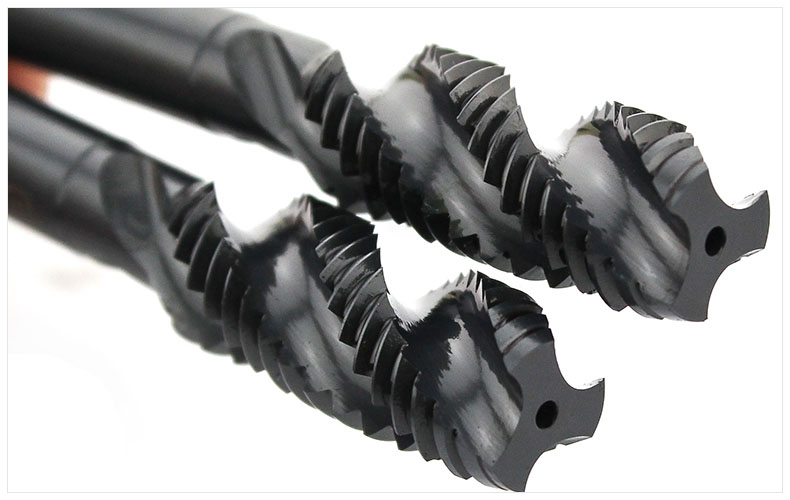

产品参数: 丝锥为一种加工内螺纹的刀具 　　供加工螺母或其他机件上的普通内螺纹用（即攻丝）.机用丝锥通常是指高速钢磨牙丝锥，适用于在机床上攻丝；手用丝锥是指碳素工具钢或合金工具钢滚牙（或切牙）丝锥，适用于手工攻丝 。 　　丝锥是加工各种中、小尺寸内螺纹的刀具，它结构简单，使用方便，既可手工操作，也可以在机床上工作，在生产中应用得非常广泛。 　　对于小尺寸的内螺纹来说，丝维几乎是唯一的加工刀具。丝维的种类有：手用丝维、机用丝锥、螺母丝锥、挤压丝锥等。 　　攻丝是属于比较困难的加工工序，因为丝锥几乎是被埋在工件中进行切削，其每齿的加工负荷比其它刀具都要大，并且丝锥沿着螺纹与工件接触面非常大，切削螺纹时它必须容纳并排除切屑，因此，可以说丝锥是在很恶劣的条件下工作的。为了使攻丝顺利进行，应事先考虑可能出现的各种问题。如工件材料的性能、选择什么的刀具及机床、选用多高的切削速度、进给量等。 硬质合金丝锥的使用增多 　　象车削中硬质合金刀具逐渐替代高速钢刀具一样，硬质合金丝锥也开始更多地 用于螺纹孔加工，与高速钢相比，硬质合金硬度高、脆性大，用硬质合金丝锥攻丝，存在切屑处理的问题。虽然如此，硬质合金丝锥对于加工铸铁和铝合金材料，其使用效果很好，丝锥的破损形式主要是机械磨损。 特点 　　丝锥通常分单支或成组的。中小规格的通孔螺纹可用单支丝锥一次攻成。当加工盲孔或大尺寸螺孔时常用成组丝锥，即用 2支以上的丝锥依次完成一个螺孔的加工。成组丝锥有等径和不等径 两种设计。等径设计的丝锥,各支仅切削锥长度不同；不等径设计的丝锥,各支螺纹尺寸均不相同，只有最后一支才具有完整的齿形。不等径设计的丝锥切削负荷分配合理，加工质量高，但制造成本也高。梯形螺纹丝锥常采用不等径设计。 新型结构 　　为了提高丝锥的切削效率、改善容屑和排屑状况，减少崩齿和折断，现代丝锥有多种新型结构。 　　①螺尖丝锥：切削部分磨有斜槽，形成负的刃倾角(见刀具)，切削时切屑向前排出，适于加 工通孔。 　　②螺旋槽丝锥：容屑槽为螺旋形，在加工盲孔右旋螺纹时，丝锥要制出右螺旋容屑槽，使切屑向前排出，不刮伤螺纹。 　　③无槽挤压丝锥：靠挤压孔壁时金属的塑性变形形成螺纹，主要用于加工铝合金、铜等塑性材料，也可加工低碳钢和不锈钢。丝锥前端的挤压锥部是锥形螺纹。为了减少摩擦、降低挤压力,丝锥断面做成多边形。挤压丝锥强度高,特别适于加工直径在6毫米以下的小规格螺孔。 　　④跳牙丝锥：沿刀齿螺旋线方向相间磨去一齿，因而增大了切屑厚度，有利于断屑和排屑，用于加工不锈钢等工件。 　　⑤内容屑丝锥：切屑从丝锥的内孔中排出，用于加工大规格螺孔。 　　⑥自动收缩丝锥：攻丝完毕后丝锥刀齿能自动向内收缩，以便快速退出。 　　⑦拉削丝锥：是一把刀齿分布在螺旋线上的拉刀，常用于加工梯形和方牙螺纹。 　　⑧硬质合金丝锥：主要用于加工铸铁和有色金属，切削效率和刀具寿命较高。 使用方法　　(1)攻丝时，先插入头锥使丝锥中心线与钻孔中心线一致。 　　(2)两手均匀的旋转并略加压力使丝锥进刀，进刀后不必再加压力。 (3)每转动丝锥一次反转约45°以割断切屑，以免阻塞。 　　(4)如果丝锥旋转困难时不可增加旋转力，否则丝锥会折断。 选择螺纹的制式 　　目前常见的普通螺纹有三种制式：公制，英制，统一制（也称美制）。公制是以毫米为单位，齿形角60度的螺纹。例如：M8X1-6H表示直径8毫米的公制细牙螺纹，螺距1毫米，6H的内螺纹公差带。 　　英制是以英寸为单位，齿形角55度的螺纹。例如：BSW 1/4-20表示直径1/4英寸，粗牙螺距每英寸20牙，这种螺纹目前已很少使用。另统一制是以英寸为单位，齿形角60度的螺纹。直径小于1/4英寸， 　　常用编号表示，由0号至12号分别表示0.06英寸至1/4英寸的直径规格。美国目前主要使用的仍是统一制螺纹。 选择丝锥的种类 　　我们经常使用的是：直槽丝锥、螺旋槽丝锥、螺尖丝锥、挤压丝锥，其性能各有所长。 　　 直槽丝锥 　　它通用性最强，通孔或不通孔、有色金属或黑色金属均可加工，价格也最便宜。但是针对性也较差，什么都可做，什么都不是做得最好。切削锥部分可以有2、4、6牙，短锥用于不通 孔，长锥用于通孔。只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。 螺旋槽丝锥 　　比较适合加工不通孔螺纹，加工时切屑向后排出。由于螺旋角的缘故，丝锥实际切削前角会随螺旋角增大而加大。经验告诉我们：加工黑色金属的，螺旋角选的小一点，一般在30度左右，保证螺旋齿的强度。加工有色金属的，螺旋角选的大一点，可在45度左右，切削锋利一些。 内容屑丝锥 　　内容屑丝锥是德国NORIS公司的专利产品。其显著特点是在头部开一个足够大的容屑槽，采用特殊的设 计以达到较高的加工质量。尤其在大螺纹加工方面优势显著。广泛应用在风力发电、汽轮机、造船、矿山石油等行业。 　　我国于“七五”期间开始从西德NORIS公司引进内容屑丝锥M56~M90。在哈尔滨汽轮机厂、上海造船厂、大连造船厂、陕西柴油机厂等国有大型企业应用效果优良，取得良好的经济效益。 螺尖丝锥 　　加工螺纹时切屑向前排出。它的芯部尺寸设计比较大，强度较好，可承受较 大的切削力。加工有色金属、不锈钢、黑色金属效果都很好，通孔螺纹应优先采用螺尖丝锥。 挤压丝锥 　　比较适合加工有色金属，与上述切削丝锥工作原理不同，它是对金属进行挤压，使之塑形变形，形成内螺纹的。挤压成形的内螺纹金属纤维是连续的，抗拉，抗剪强度教高，加工的表面粗糙度也教好，不过挤压丝锥底孔要求较高：过大，基础金属量少，造成内螺纹小径过大， 强度不够。过小，封闭挤压的金属无处可去，造成丝锥折断。计算式为：底孔直径=内螺纹公称直径-0.5螺距。 　　根据使用方法，常分为手用丝锥、机用丝锥、螺母丝锥（用于在螺母加工机 床上切制螺纹）、板牙丝锥（用于切制和校正板牙螺纹）、管螺纹丝锥和锥形螺纹丝锥。 机用和手用丝锥 　　是切制普通螺纹的标准丝锥。中国习惯上把制造精度较高的高速钢磨牙丝锥称为机用丝锥，把碳素工具钢或合金工具钢的滚牙（或切牙）丝锥称为手用丝锥，实际上两者的结构和工作原理基本相同。通常，丝锥由工作部分和柄部构成。工作部分又分切削部分和校准部分，前者磨有切削锥，担负切削工作，后者用以校准螺纹的尺寸和形状。 日常维护 　　1、攻丝时端面孔口要倒角；丝锥要与工件的孔同轴；攻丝开始时应施加轴向压力，使丝锥切入，切入几圈之后就不再需要施加轴向力。 　　2、当丝锥校准部分进人螺孔后，每正转半圈到一圈就要退回1/4，1/2圈，使切屑碎断后再往下攻；攻下通孔时，要经常退出丝锥进行排屑。 　　3、在钢类工件上攻丝时要加切削液在铸铁工件上攻丝时，可加少许煤油；用了头攻后，再用二攻、三攻时，必须将丝锥旋入螺孔。 　　4、套丝时工件端部要倒角，扳牙端面应与工件轴线垂直；套丝开始时要施加轴向压力，转动压力相应的要大一些；当扳牙在工件上切出螺纹时，就不要再加压力。 　　5、套丝时为使切屑碎断，排出及时，应经常的反转扳牙。 　　6、工件应牢固地固定在夹、卡具上；当丝锥折断时，不要用手去触摸折掉处，用夹錾或样冲剔出，断丝时必须要戴好防护镜。 丝锥表面处理技术-氧化处理 　　氧化处理就是把高速钢丝维放入500-550℃的水蒸气中，使其表面形成Fe3O4被膜的一种表面处理方法。氧化处理法也叫高压蒸气处理法。 　　 　　1.氧化特点 　　氧化处理之所以能提高丝锥的性能是因为表面层为多孔质，对冷却液吸附性好，能起到减小磨擦的作用。同时，能防止丝锥与被切削材料间的粘结。此外还除去了制作丝锥时残留在其表面的磨削应力。 　　但需注意的是，氧化处理所生成的被膜并不能提高丝锥表面层的硬度，即，被膜本身并没有耐磨性。 　　2.适用范围 　　经氧化处理的丝锥对不锈钢、铸钢、碳素钢、镍钢、铬钢等易产生粘结的被切削材料效果很好，几乎可适用于所有钢件的加工。 　　但应注意的是氧化处理对铝合金，压铸铝合金，黄铜等非金属类材料并没有特别好的效果，甚至有可能降低丝锥的切削性能。 　　氧化处理广泛用于各种类型的丝锥（请参看NORIS丝锥介绍）。 　　3.切削性能 　　当用刃倾角丝锥加工易产生粘结的不锈钢（奥氏体系）工件时，氧化处理能提高的丝锥寿命10倍以上。这点从NORIS通用丝锥加工碳素钢的实验例中也可看出，氧化处理显著地提高了丝锥寿命。
